Activiti工作流

-工作流 -Activiti

Created At : 2020-10-14 15:34

一.核心接口
二.使用

一.核心接口

1.ProcessEngine 流程引擎

/**
*流程引擎 核心接口
*public class ProcessEngineImpl implements ProcessEngine  该类为线程安全类
*/
public interface ProcessEngine {
    .......
  RepositoryService getRepositoryService();
  RuntimeService getRuntimeService();
  FormService getFormService();
  TaskService getTaskService();
  HistoryService getHistoryService();
  IdentityService getIdentityService();
  ManagementService getManagementService();
  DynamicBpmnService getDynamicBpmnService();
  ProcessEngineConfiguration getProcessEngineConfiguration();
  FormRepositoryService getFormEngineRepositoryService();
  org.activiti.form.api.FormService getFormEngineFormService();
}

常用接口

2.RepositoryService 存储服务

主要负责工作流的存储相关操作，包括部署删除等

public interface RepositoryService {

//创建部署
 DeploymentBuilder createDeployment();
//流程定义查询
  ProcessDefinitionQuery createProcessDefinitionQuery();
//部署查询
DeploymentQuery createDeploymentQuery();
//暂停流程
void suspendProcessDefinitionById(String processDefinitionId);
//启用流程
 void activateProcessDefinitionById(String processDefinitionId);
 ......
}

3.RuntimeService 运行服务

主要负责通过流程定义启动一个流程实例包括启动终止流程实例等操作

public interface RuntimeService {
//通过流程定义启动一个流程 返回一个流程实例
 ProcessInstance startProcessInstanceById(String processDefinitionId);
// 使用流程实例id  删除一个正在进行中的流程
 void deleteProcessInstance(String processInstanceId, String deleteReason/*删除原因*/);
//创建流程实例查询对象
ProcessInstanceQuery createProcessInstanceQuery();
......
}

4.TaskService 任务服务

主要负责流程中的每一个任务的操作，包括任务查询，任务指定受理人，任务拾取归还，完成任务等操作

public interface TaskService {
//删除任务
 void deleteTask(String taskId, String deleteReason);
//指定用户拾取该任务 不同于 setAssignee(String, String) 直接指定  这里会在有受理人的情况下进行校验
void claim(String taskId, String userId);
//指定任务为无人拾取
  void unclaim(String taskId);
//完成一个任务
void complete(String taskId);
......
}

5.HistoryService 历史服务

主要负责历史流程任务的查询等操作

public interface HistoryService {
//历史完成流程查询
HistoricProcessInstanceQuery createHistoricProcessInstanceQuery();
//历史任务查询
HistoricTaskInstanceQuery createHistoricTaskInstanceQuery();
//删除历史任务
  void deleteHistoricTaskInstance(String taskId);
//删除历史流程
  void deleteHistoricProcessInstance(String processInstanceId);
......
}

*NOTE 还有其他接口在ProcessEngine下面

流程配置ProcessEngineConfiguration

看名字就知道该类为流程引擎的一个配置类，其中包括各个服务接口的创建，创建数据库表的配置包括DB_SCHEMA_UPDATE_FALSE，DB_SCHEMA_UPDATE_TRUE，DB_SCHEMA_UPDATE_CREATE_DROP 数据源配置等 ,在和spring一起使用是在依赖了activiti-spring时会使用SpringProcessEngineConfiguration类作为实现,流程引擎processengine的创建会通过buildProcessEngine()方法进行创建。

    /**不更新*/
  public static final String DB_SCHEMA_UPDATE_FALSE = "false";=
  /**跟随流程引擎启动创建 流程引擎销毁时删除*/
  public static final String DB_SCHEMA_UPDATE_CREATE_DROP = "create-drop";
  /** 更新*/
  public static final String DB_SCHEMA_UPDATE_TRUE = "true";

二.使用

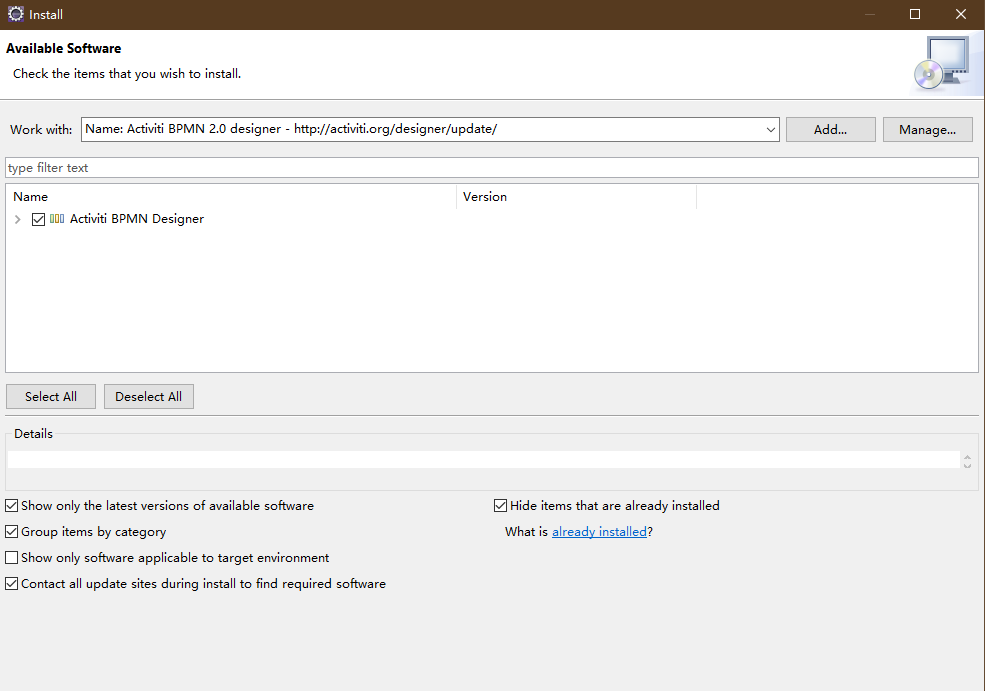

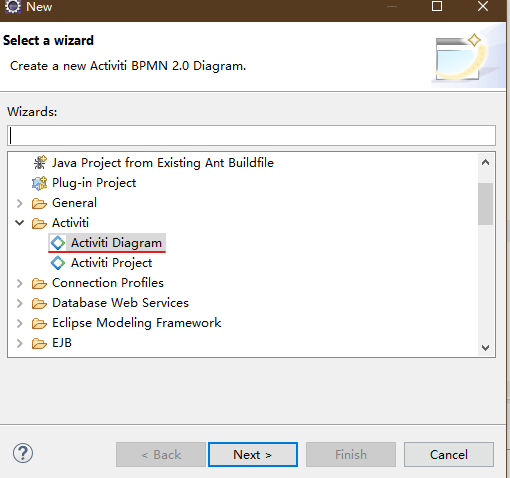

activiti使用需要部署流程图，该流程图规定为一个bmpn文件，eclipse可安装绘制流程图的工具。如下图安装即可。会在创建文件处有创建activiti的选项。

Name: Activiti BPMN 2.0 designer
Location：http://activiti.org/designer/update/

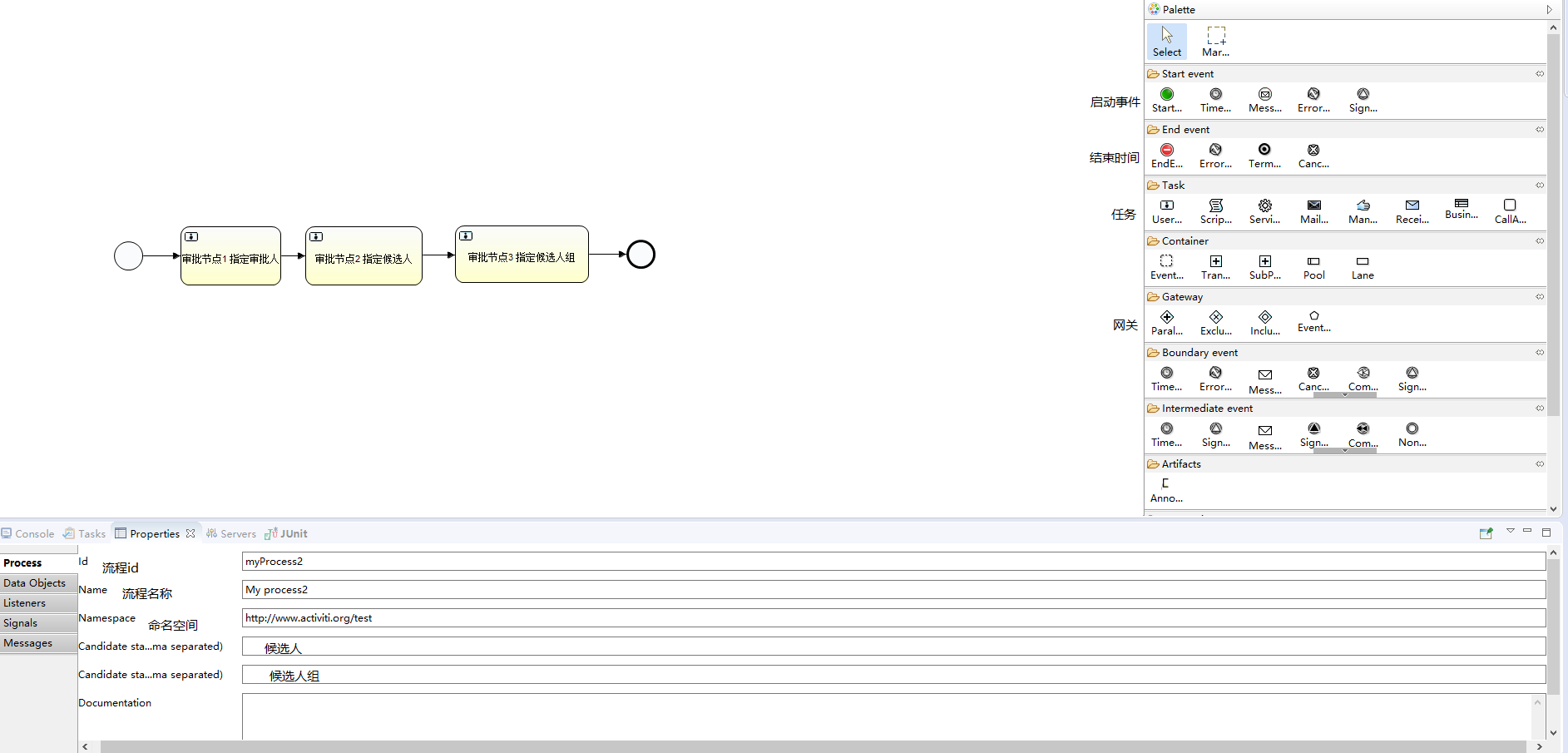

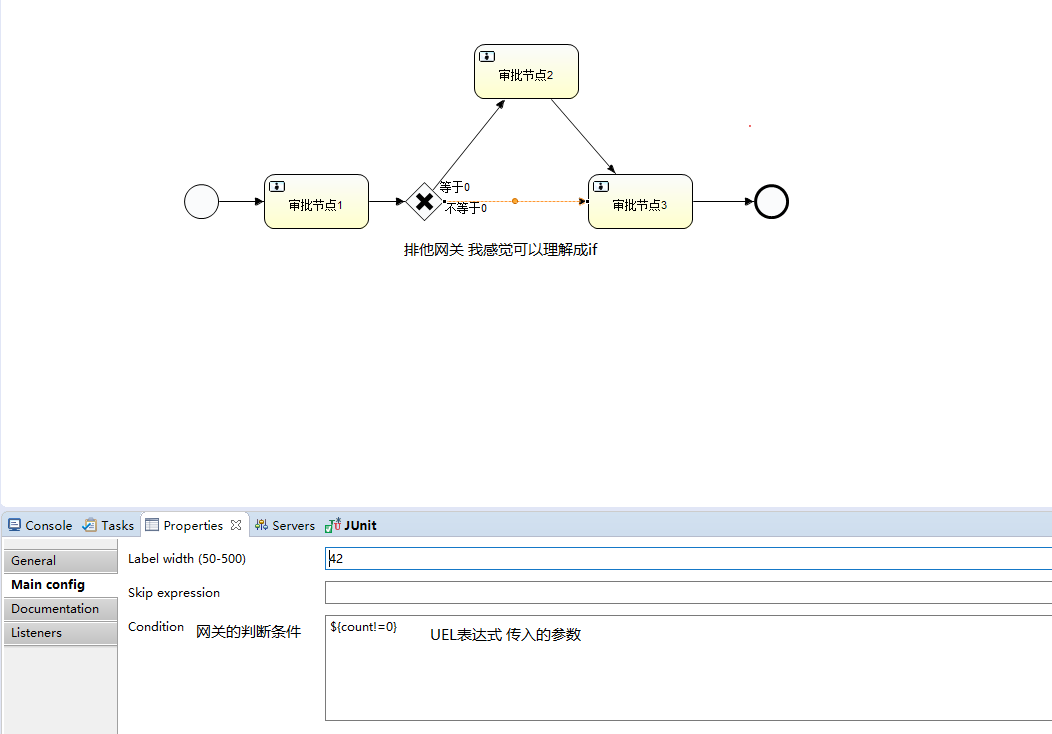

1.绘制流程图

从右侧拖入控件，填写需要的uel表达式，保存就好了。保存好的bmpn文件用于部署使用，其实质上是一个xml文件，其中包括各种控件的信息位置等数据。

*NOTE: uel表达式受理人只能指定一个，在候选人和候选人组可以设置多个使用逗号隔开例如：传入的内容时 user1,user2,user3,…. 这样的

在流程图中直接指定办理人的方式十分的不灵活，所以多数会使用uel表达式或者监听器方式为任务指定受理人。任务完成主要通过任务id即可完成，那么我们则需要使用受理人候选人，或者候选人组拾取任务的方式，使用确定的受理人来查询任务获取任务id，以确定完成的任务是有受理人的。

2.uel指定受理人

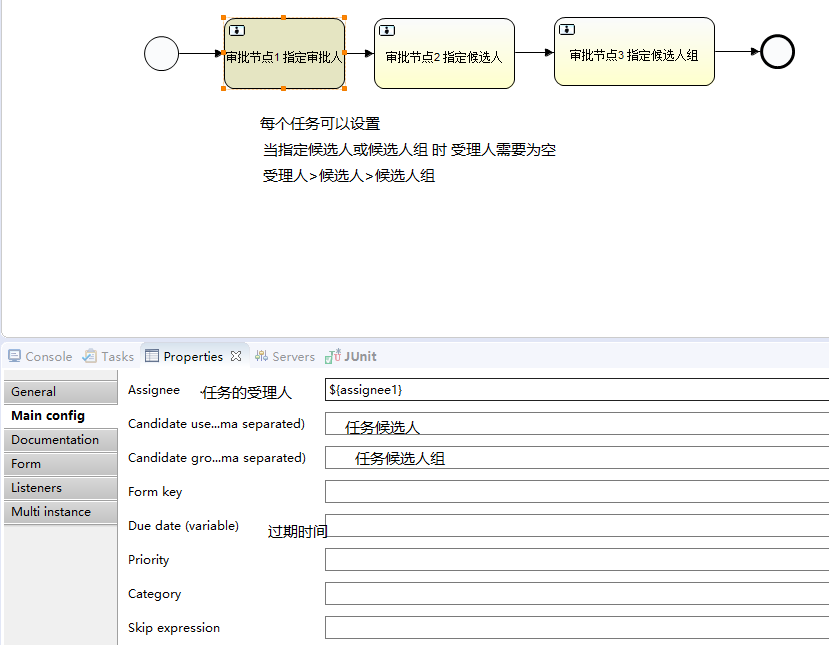

如图，指定了uel表达式 assignee1 假设传入用户A为该任务的受理人，那么我们则需要使用A来获取该任务id 再完成任务。

//启动流程时传入参数 指定assignee1 是A
Map<String,Object> variables=new HashMap<String ,Object>();
var.put("assignee1", "A");
var.put("candidateusers", "candidateuser1,candidateuser2");
var.put("candidategroups", "Mycandidategroup");
ProcessInstance processInstance= runtimeService.startProcessInstanceById("ProcessDefinitionid",variables);


///////////////////////////////////////////
// 指定受理人查询 li例如A
		Task task = taskService.createTaskQuery().processInstanceId(processInstanceId).taskAssignee(user)
				.singleResult();
		if (task == null) {
			// 指定候选人查询 candidateuser1和candidateuser2都可以查到该任务
			task = taskService.createTaskQuery().processInstanceId(processInstanceId).taskCandidateUser(user)
					.singleResult();
			if (task == null) {
				// 指定候选人组查询 Mycandidategroup 通过组获取任务
				task = taskService.createTaskQuery().processInstanceId(processInstanceId).taskCandidateGroup(group)
						.singleResult();
			}
			if (task != null)
				//任务拾取 需要任务拾取 ，即指定明确的受理人
				taskService.claim(task.getId(), user);
		}

		if (task == null) {
			return;
		}
		taskService.complete(task.getId(), map);

3.监听器方式指定受理人

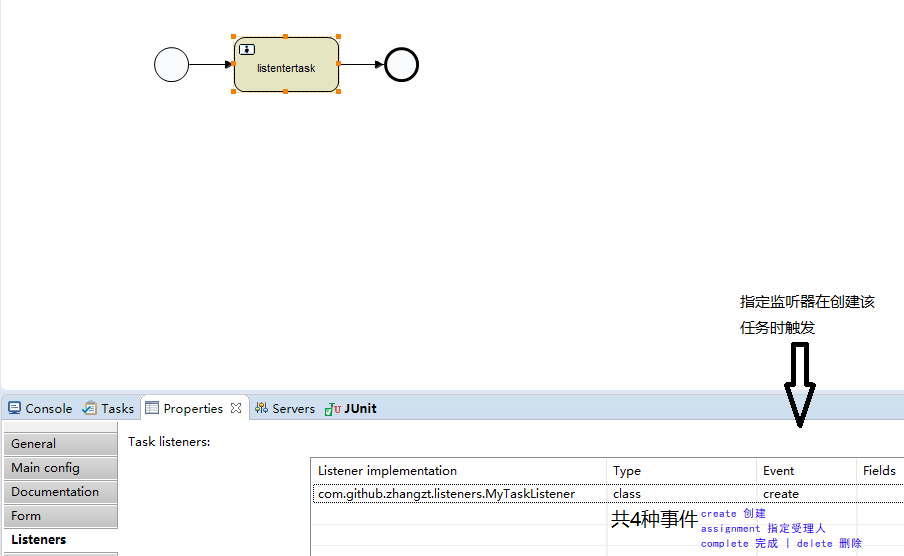

创建一个流程，在这个流程中为其中一个任务添加一个监听器，指定该监听器是在任务创建时候触发，如图，我们启动流程，这里是在流程启动后直接常见后续的任务，所以可以，该监听器被触发，为该任务设定指定的受理人用户A。后续即可通过该受理人找到该任务并完成，当然，不止可以添加受理人，删除添加候选人候选人组以及向流程中添加变量都是可以的。

public class MyTaskListener implements TaskListener{

	@Override
	public void notify(DelegateTask delegateTask) {

		delegateTask.setAssignee("A");
	}
}
